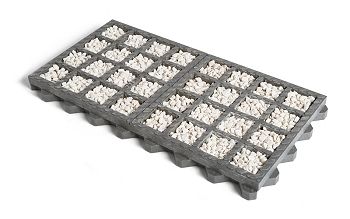

Dalle gravier drainante O2D MINERAL®
Solution pour stationnements drainants en remplissage gravier, d'une grande stabilité et sans orniériage.
Solution pour stationnements drainants en remplissage gravier, d’une grande stabilité et sans orniérage
Le système O2D MINERAL® est l’association de la dalle TTE®, d’un remplissage gravier et de fondations minérales drainantes. Les capacités de portance et de résistance de la dalle TTE® confèrent à ce système de hautes performances de stabilité, pour des stationnements perméables gravier sans orniérage. Produite à partir de matière plastique recyclée issue de déchets ménagers, la dalle TTE® est un véritable éco-matériau (système DUAL allemand).

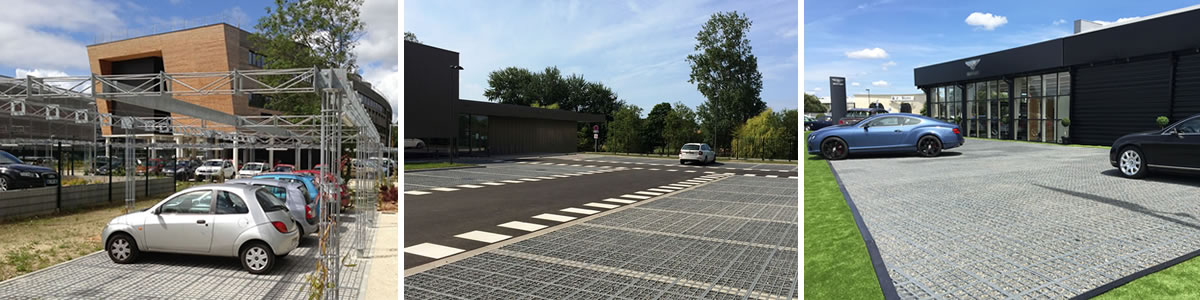

Le système O2D MINERAL® permet la mise en œuvre de stationnements gravier drainants, aux multiples bénéfices environnementaux.

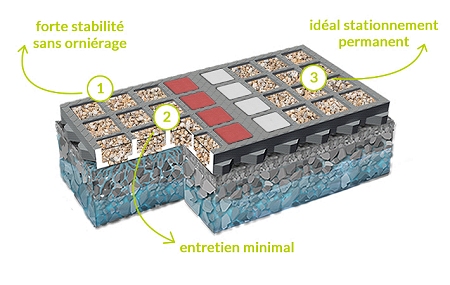

Avantages de la dalle gravier O2D MINERAL®
1 : Les capacités de portance et de répartition des charges du système TTE® permettent la mise en œuvre de stationnements gravier drainants sans orniérage.
2 : Le remplissage gravier (recommandé en concassé 6/10 ou 8/16 mm) ne nécessite que très peu d’entretien (ramassage des feuilles en automne).

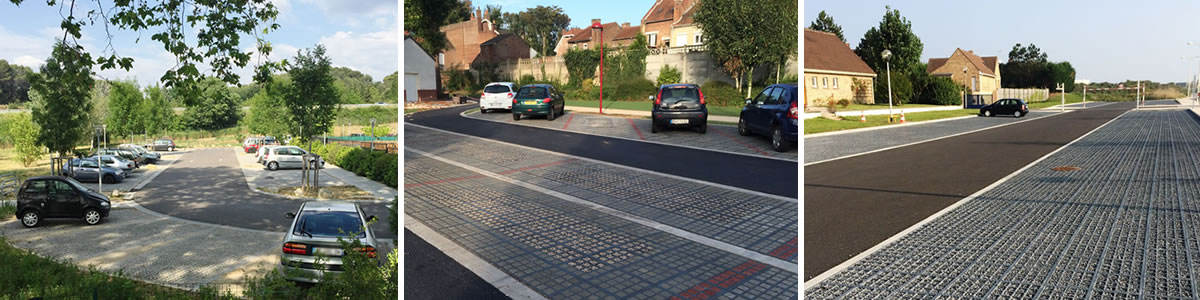

3 : Le stationnement gravier est adapté aux zones de stationnement longue durée (ex : parking relais véhicules de location, parking d’aéroport).

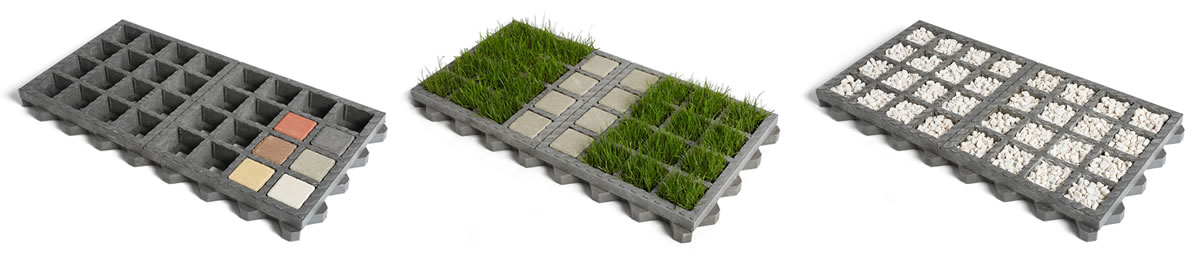

Des calepinages multiples grâce à la modularité de la dalle TTE®

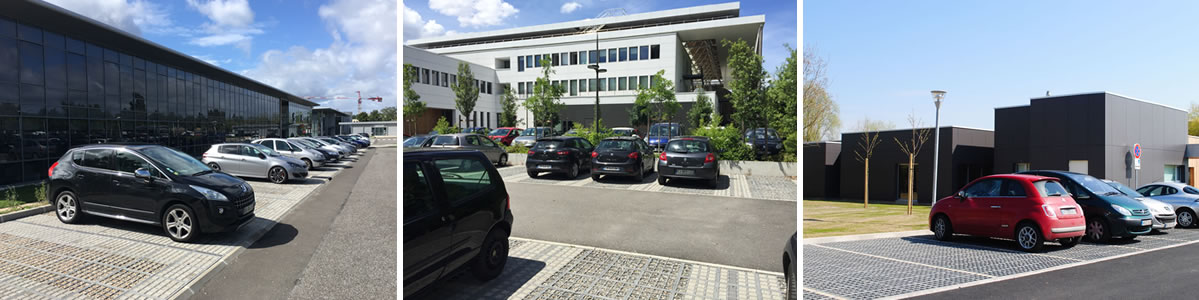

Le concept TTE® est modulaire : un même socle portant pour plusieurs possibilités de remplissages. Les stationnements peuvent être 100% gravier, avec des délimitations en pavés béton ou des bandes de roulement pavées, en remplissage mixte pavés-gazon, pavés-gravier etc
Exemples de calepinages :
| 100% gravier |  |
| Gravier avec lignage pavés |  |
| Alternance de couleurs et de marquage |  |
Capacités d’infiltration et de résistance
| Coefficient de ruissellement | nul |
| Charge à l’essieu | 20 Tonnes (147 kN) / bloc de 4 alvéoles vides (20 x 20 cm) |
| Résistance à la charge statique | 10 Newtons / mm² équivalent à 1000 T / m² |
| Résistance au poinçonnement | > à 100 kN sur une surface de Ø 20 cm |
Informations techniques
| Produit | O2D MINERAL® (Dalle TTE® Multidrain en remplissage gravier) |
| Matériau support | Domestic mixed plastic 100% recyclé et recyclable - système DUAL Allemand |
| Dimensions | Env. L. 80 x l. 40 x H. 6cm (+/- 2mm), composée de 32 alvéoles de 8 x 8 cm (1 m² = 3,125 dalles) |
| Poids à vide | Env. 9 kg / dalle, soit env. 28 kg / m² |
| Dessus | Nervures striées antidérapantes de 2 mm d’épaisseur |
| Dessous | Large appui en T de 4,2 cm env. - joint d’assemblage de 1,5 cm sur les côtés |
| Coloris | Gris anthracite (variable) |
Bénéfices environnementaux
La dalle pavée drainante O2D MINERAL® est une solution pour l’infiltration naturelle des eaux pluviales sans ruissellement. Avec le système de fondation adapté, elle permet d’absorber 100% des précipitations. Les bénéfices environnementaux sont multiples :
- Infiltration des eaux pluviales
- Préservation de la ressource en EAU
- Régulation thermique (lutte contre les îlots de chaleur)
Fondations préconisées
Afin d’assurer la stabilité et les capacités d’infiltration des stationnements perméables en gravier, il est important de mettre en œuvre une fondation :
- Drainante : granulométrie ouverte, pas de fines et sol préparé tel que K > 10-6 m/s
- Portante : épaisseur à déterminer en fonction des usages et de la portance du sol naturel
Plus d’informations
Concept TTE® : https://www.o2d-environnement.com/solution/concept-tte-revetement-de-parking-ecologique/
Dalle O2D MINERAL® : https://www.o2d-environnement.com/solution/dalle-pavee-o2d-pave-permeable/
Plaquette de présentation : https://www.o2d-environnement.com/wp-content/uploads/2021/10/O2D-MINERAL-Systeme-de-sol-drainant-gravier.pdf
La société
O2D ENVIRONNEMENT développe le concept TTE® en France et en Belgique.
Partenaire privilégié des porteurs de projets, des bureaux d’études, architectes et paysagistes, nos équipes vous accompagnent de la conception jusqu’à la mise en œuvre en phase chantier.
Membre ADOPTA, CD2E, DREAM, GRAIE, HYDREOS.
