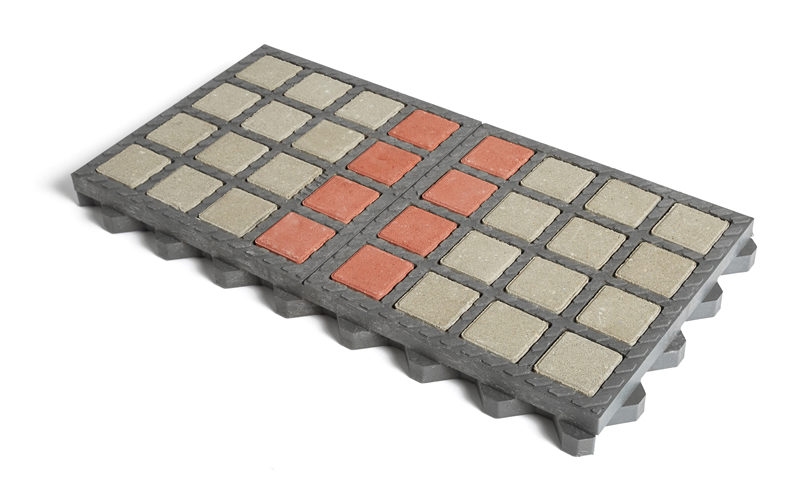

Dalle pavée drainante O2D PAVE®
Solution pour stationnements et accès drainants en pavés béton alliant portance et répartition des charges
Le système O2D PAVE® combine les avantages techniques de la dalle TTE® (portance, résistance, modularité) et d’un remplissage en pavés béton. Produite à partir de matière plastique recyclée issue des déchets ménagers, la dalle TTE® est un véritable éco-matériau (système DUAL allemand).

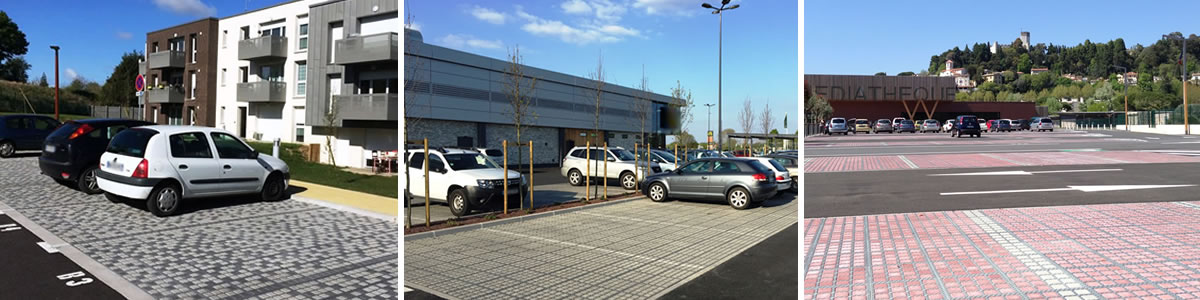

Le système O2D PAVE® permet la mise en œuvre de stationnements pavés drainants, de voies d’accès perméables ou encore de cheminements piétons accessibles PMR.
Ses performances techniques en font un système de revêtement de sol perméable robuste, aux multiples bénéfices environnementaux.

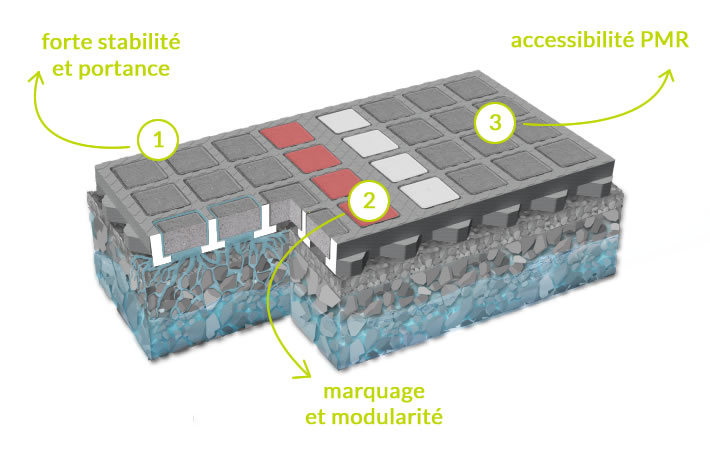

Avantages de la dalle pavée O2D PAVE®
1 : La stabilité du système TTE® allié au remplissage pavé en font un revêtement adapté à la circulation pour stationnements VL, voies d’accès VL, mais également stationnement PL (avec les fondations adaptées).
2 : Les différents coloris des pavés béton TTE® permettent le marquage et la délimitation des stationnements, ou encore la création de logotypes (emplacement réservés PMR, famille, véhicules électriques).

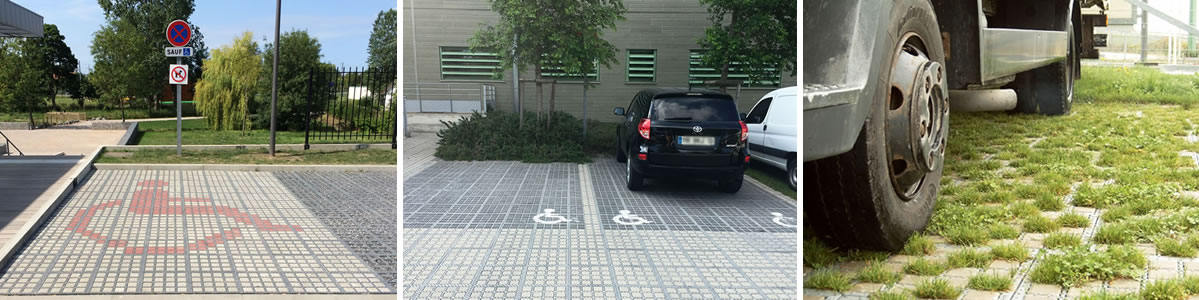

3 : Le système O2D PAVE® répond aux normes d’accessibilité PMR : non glissant, non réfléchissant, fentes et ressauts inférieurs à 2 cm.
Des calepinages multiples grâce à la modularité de la dalle TTE®
Le concept TTE® est modulaire : un même socle portant pour plusieurs possibilités de remplissages. Les stationnements peuvent être 100% pavés drainants, avec des délimitations en pavés de coloris différents, ou en remplissage mixte pavés-gazon.
Exemples de calepinages :

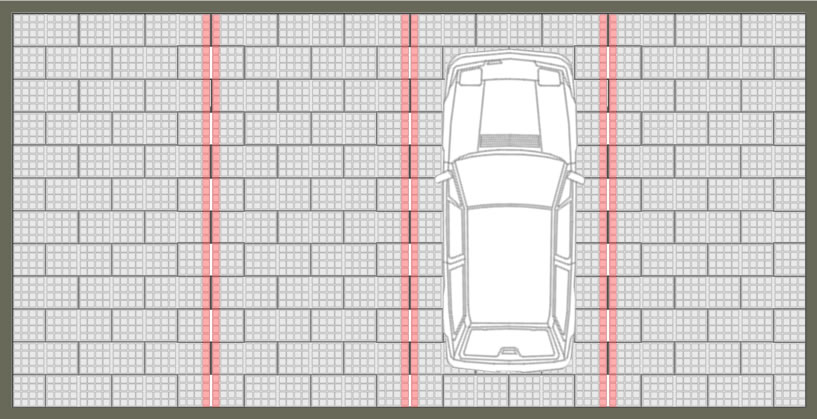

| 100% pavé avec lignages |  |

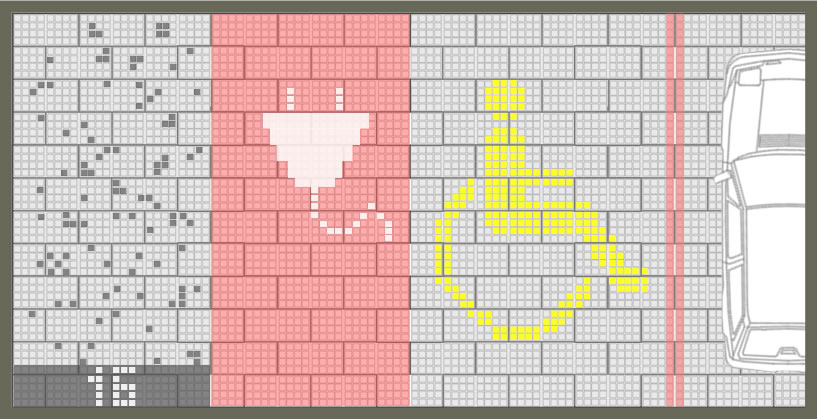

| Marquage d'emplacements réservés |  |

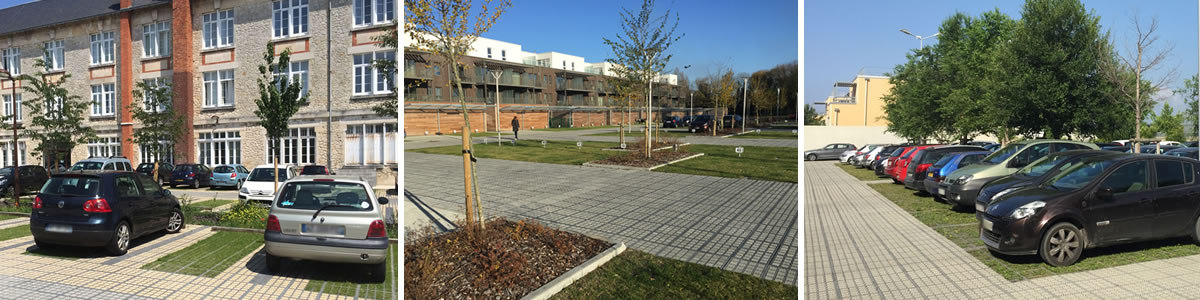

| Mixte pavés-gazon |  |

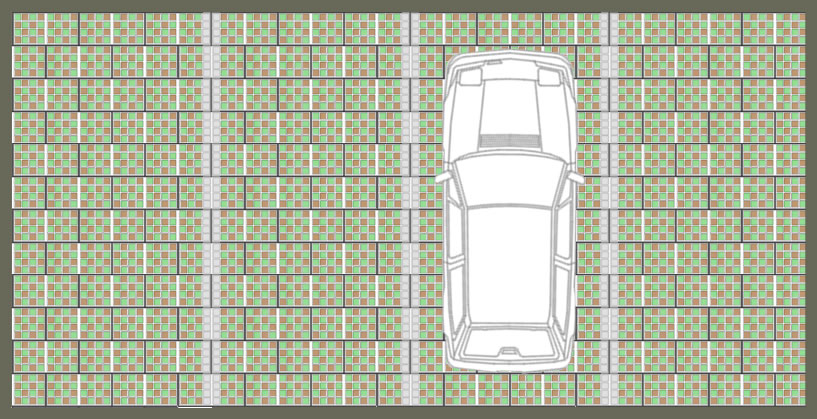

| Damier pavés-gazon |  |
Capacités d’infiltration et de résistance
| Coefficient de perméabilité | K=3,28.10-2 m/s |
| Coefficient de ruissellement | nul |
| Charge à l’essieu | 20 Tonnes (147 kN) / bloc de 4 alvéoles vides (20 x 20 cm) |
| Résistance à la charge statique | 10 Newtons / mm² équivalent à 1000 T / m² |
| Résistance au poinçonnement | > à 100 kN sur une surface de Ø 20 cm |
Informations techniques
| Produit | O2D PAVE® (Dalle TTE® Multidrain en remplissage pavé) |
| Matériau support | Domestic mixed plastic 100% recyclé et recyclable - système DUAL Allemand |
| Dimensions | Env. L. 80 x l. 40 x H. 6cm (+/- 2mm), composée de 32 alvéoles de 8 x 8 cm (1 m² = 3,125 dalles) |
| Poids à vide | Env. 9 kg / dalle, soit env. 28 kg / m² |
| Dessus | Nervures striées antidérapantes de 2 mm d’épaisseur |
| Dessous | Large appui en T de 4,2 cm env. - joint d’assemblage de 1,5 cm sur les côtés |
| Coloris | Gris anthracite (variable) |
| Remplissage | Pavé béton TTE® - coloris disponibles : gris, rouge, anthracite, jaune pierre, brun, blanc, bleu, vert, rose Dimensions des pavés : L. 7,4 x l. 7,4 x H. 4,9 cm Poids des pavés : 615 g / pavé |
Bénéfices environnementaux
La dalle pavée drainante O2D PAVE® est une solution pour l’infiltration naturelle des eaux pluviales sans ruissellement. Avec le système de fondation adapté, elle permet d’absorber 100% des précipitations. Les bénéfices environnementaux sont multiples :
- Infiltration des eaux pluviales
- Préservation de la ressource en EAU
- Régulation thermique (lutte contre les îlots de chaleur)
Fondations préconisées
Afin d’assurer la pérennité des stationnements végétalisés, il est important de mettre en œuvre une fondation :
- Drainante : granulométrie ouverte, pas de fines et sol préparé tel que K > 10-6 m/s
- Portante : épaisseur à déterminer en fonction des usages et de la portance du sol naturel
- Fertile : mélange Terre Pierre O2D TP GREEN et le lit de pose fertile O2D LP GREEN favorisant le bon enracinement du gazon et sa pérennité
Plus d’informations
Concept TTE® : https://www.o2d-environnement.com/solution/concept-tte-revetement-de-parking-ecologique/
Dalle O2D PAVE® : https://www.o2d-environnement.com/solution/dalle-pavee-o2d-pave-permeable/
Plaquette de présentation : https://www.o2d-environnement.com/wp-content/uploads/2021/10/O2D-PAVE-Systeme-de-sol-drainant-pave.pdf
La société
O2D ENVIRONNEMENT développe le concept TTE® en France et en Belgique.
Partenaire privilégié des porteurs de projets, des bureaux d’études, architectes et paysagistes, nos équipes vous accompagnent de la conception jusqu’à la mise en œuvre en phase chantier.
Membre ADOPTA, CD2E, DREAM, GRAIE, HYDREOS.
